流水线¶

基本流程：
- CPU 准备要渲染你的数据（位置信息、法线方向、顶点颜色等），并将数据加载到显存
- CPU 设置渲染状态（顶点着色器、片元着色器、光源、材质等）
- 调用 Draw Call 使用 GPU 开始绘制
逐片元操作中通过模板测试、深度测试决定可见性，之后进行混合，输出到颜色缓冲区

光栅化¶

光栅化：将图像显示在屏幕上，矢量图形转化为像素网格
视锥
影响因素：长宽比、垂直可视角度（红线角度）
屏幕
将标准正方体映射到屏幕上
使用最简单的多边形——三角形来表示一切
最简单多边形，任何图形都可以划分为三角形
判断点是否在三角形内部
通过叉乘得到三个向量后，可以通过两两点乘来确定方向是否相同

static bool insideTriangle(int x, int y, const Vector3f* _v)
{
    Vector3f AB = _v[1] - _v[0];
    Vector3f BC = _v[2] - _v[1];
    Vector3f CA = _v[0] - _v[2];
    Vector3f AP = Vector3f(x, y, 0) - _v[0];
    Vector3f BP = Vector3f(x, y, 0) - _v[1];
    Vector3f CP = Vector3f(x, y, 0) - _v[2];
    Vector3f cross1 = AB.cross(AP);
    Vector3f cross2 = BC.cross(BP);
    Vector3f cross3 = CA.cross(CP);
    if(cross1.dot(cross2) > 0 && cross2.dot(cross3) > 0 && cross3.dot(cross1) > 0)
        return true;
    return false;
}

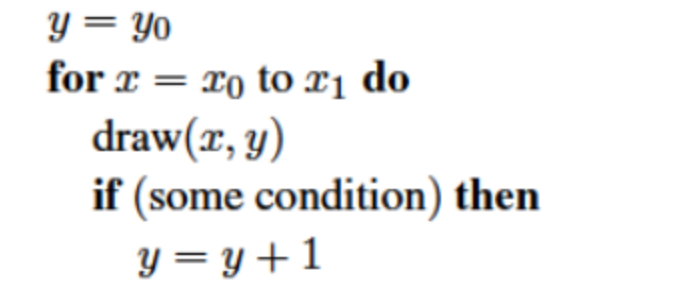

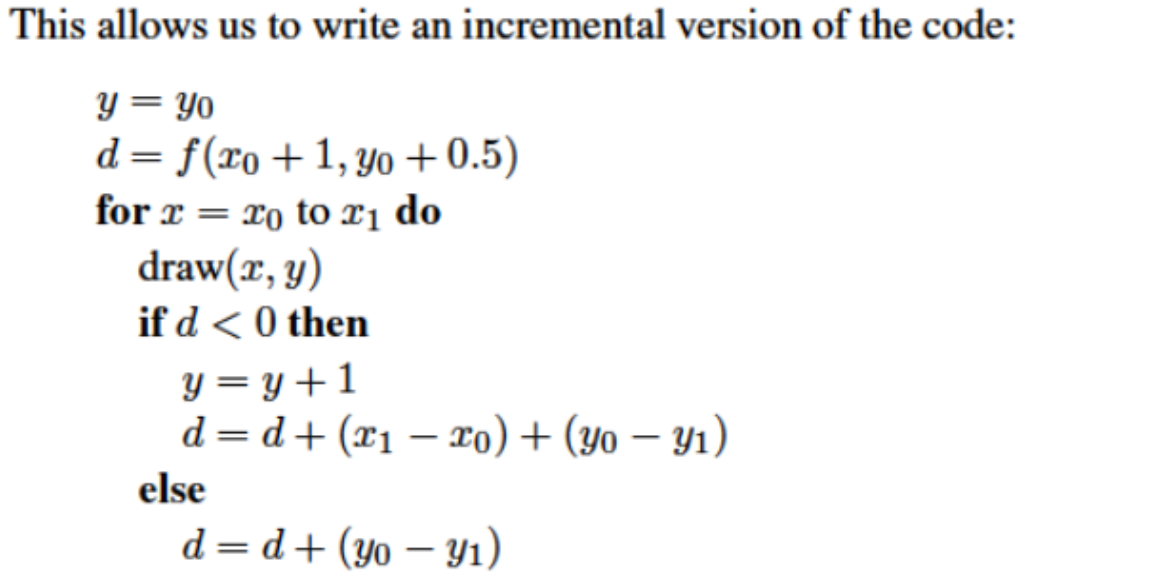

简易采样（就是离散化）决定像素是否显示
使用像素中心进行采样
- 判断中心点是否在三角形内部（使用向量叉乘，在三条边同方向）
- 不需要遍历所有的点，可以使用包围盒进行优化
- 更加优秀的算法

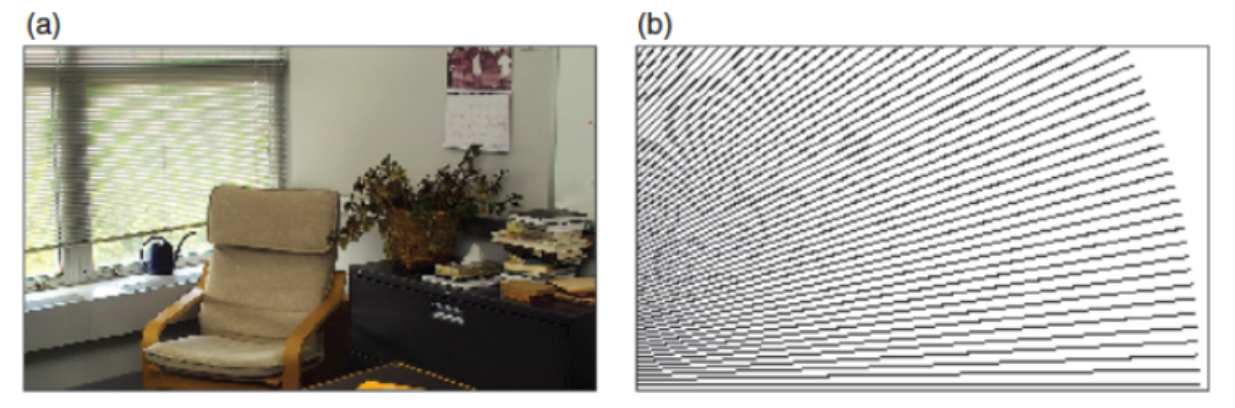

但是这种方法会出现严重的走样问题

反走样&抗锯齿¶

时间、空间上的问题，采样频率不足就会引起走样
先模糊后采样
傅里叶级数展开
傅里叶变换：实现函数在时域和频域之间的变化
仅仅有频谱（振幅谱）是不够的，我们还需要一个相位谱（不同波的起始相位）
对于图片来说
时域表示图片上的像素变化快慢
频域用黑色图表示，中间为低频四周为高频

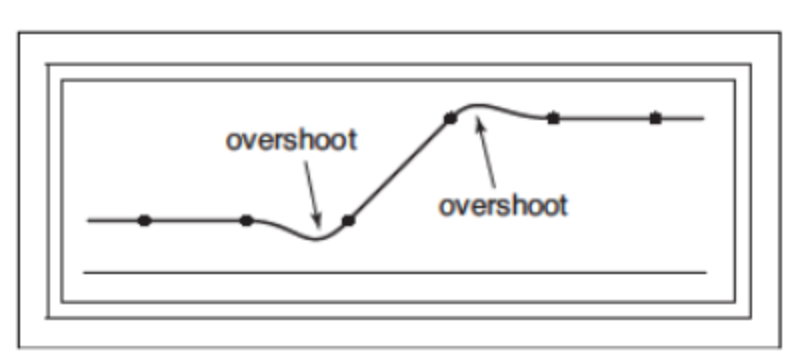

滤波
在频域可以十分方便的实现滤波（去除指定竖线（去除某个频率））

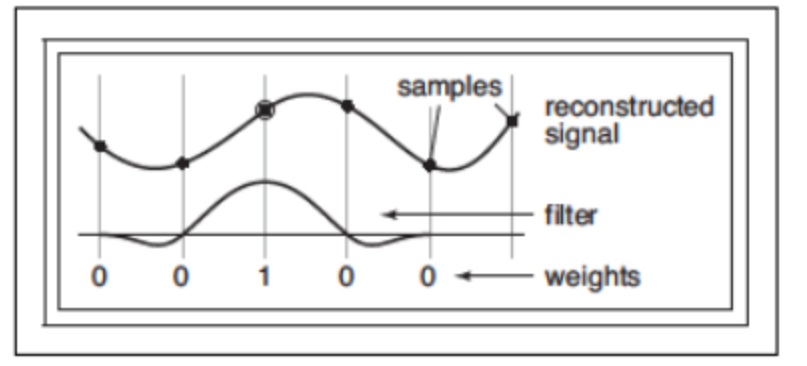

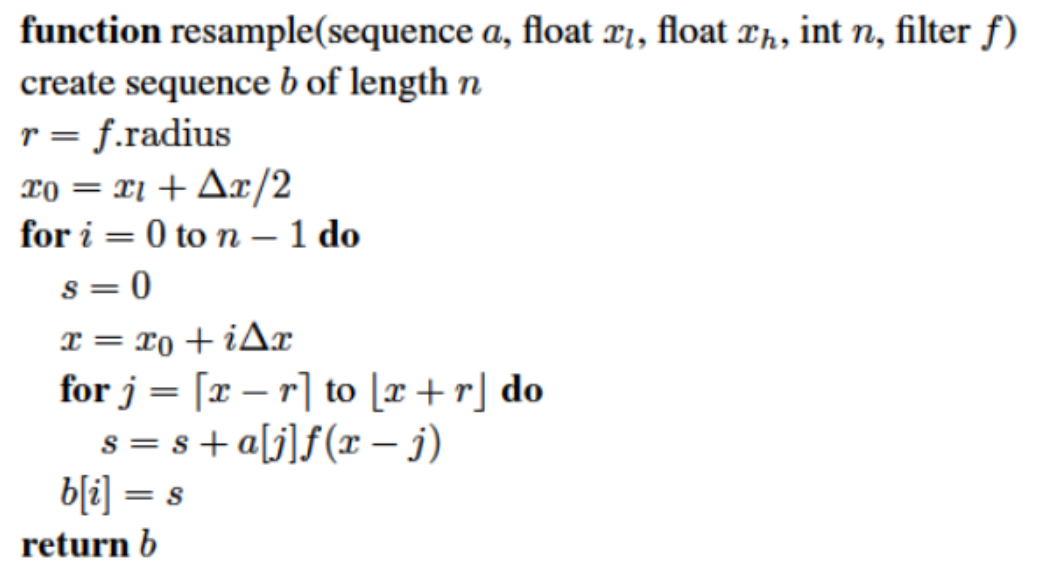

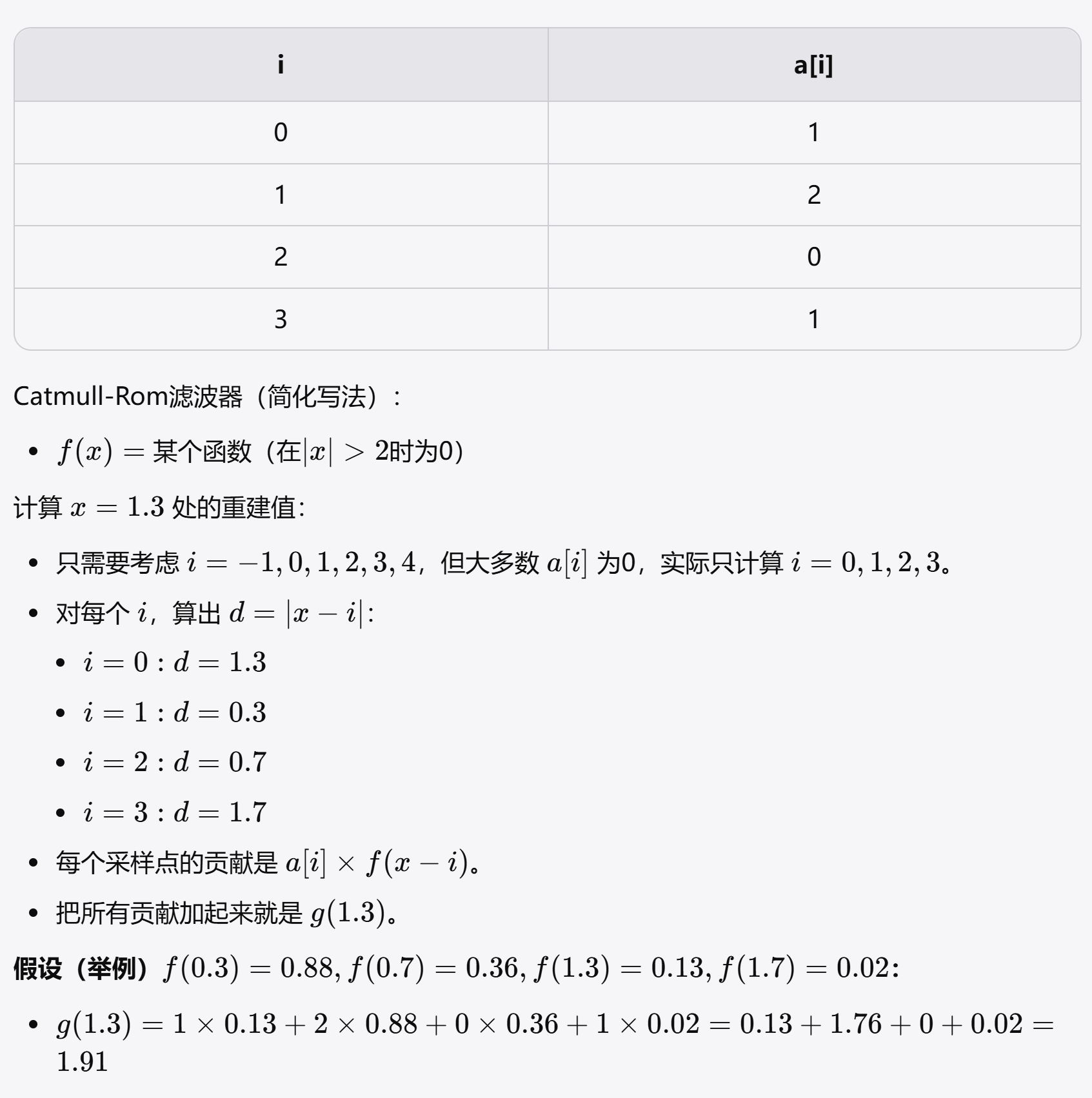

卷积
- 信号范围内平均处理
时域的相乘等于频域的卷积，时域的卷积等于频域相乘
采样就是重复原始信号频谱
- 左侧的在时域上相乘，域右侧上做卷积是等价的
- 采样率过低时会发生频谱重叠
模糊（卷积）可以减少重叠，减少走样（屏幕分辨率高时走样少，是因为采样频率高）
MSAA多采样反走样（卷积计算开销大）
像素内部添加更多的采样点
覆盖采样点数目来决定模糊状态（抗锯齿）

反走样的方法总结¶

抗锯齿
- MSAA：像像素内添加更多的采样点，根据覆盖采样点的数目决定显示状态（不透明度）
- FXAA：分析渲染后的图像来检测锯齿边缘，性能开销较低

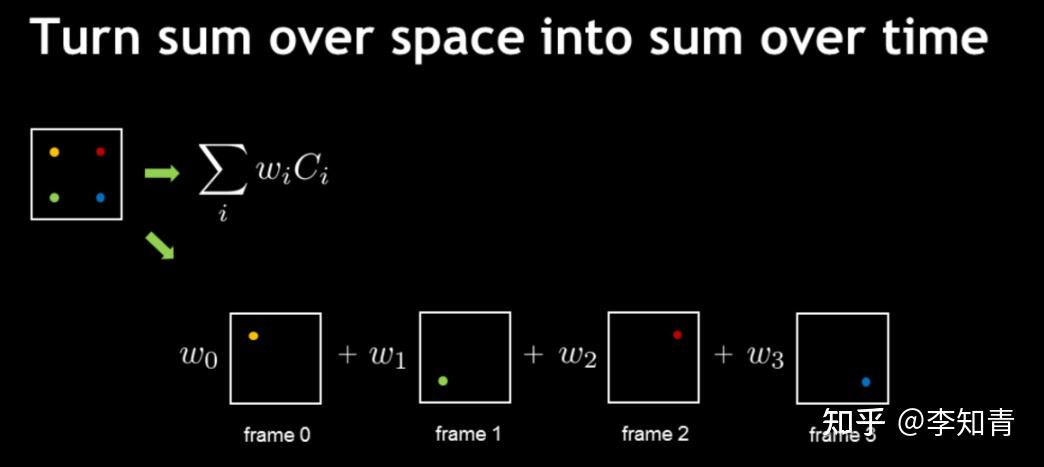

- TAA：通过多帧信息提高图像质量，在时间上的累计和平滑，减少锯齿同时保持图像细节
超分辨率
- 深度学习（DLSS）：：通过分析图像的局部模式和纹理信息，超分辨率算法尝试推断高分辨率图像中可能出现的细节和结构。通过学习大量低分辨率与高分辨率图像对应的关系，能够生成高质量的高分辨率图像。

深度缓冲（测试）¶

如何绘制深度不同具有遮挡关系的不同图像（三角形）？
深度缓冲
生成图象时额外生成一个深度图，用于表示每个像素的深度信息
根据深度信息判断是否要进行覆盖

着色¶

对不同物体应用不同材质
着色只考虑物体自身，不考虑其他的物体的影响（如阴影等）

Blinn-Phong 反射模型¶

高光、漫反射、环境光
漫反射
平面与光线的夹角会影响反射的强度，接受的光的比率可以使用 \(cos\theta\) 表示
对于点光源，距离光源的距离也会影响反射的强度（总能量一定，距离越大半径越大，单位面积自然越小）对于半径为 r 的位置，光照强度使用 \(I/r^2\) 来表示
漫反射与 v 的方向无关（均匀反射）
高光
观察方向和镜面反射方向接近时看到高光
通过半程向量（角平分线）和法线的夹角判断接近程度
用指数表示高光衰减
环境光
认为环境光恒定

Eigen::Vector3f phong_fragment_shader(const fragment_shader_payload& payload)
{
    //环境光、漫反射、镜面反射
    Eigen::Vector3f ka = Eigen::Vector3f(0.005, 0.005, 0.005);
    Eigen::Vector3f kd = payload.color;
    Eigen::Vector3f ks = Eigen::Vector3f(0.7937, 0.7937, 0.7937);
    //光源
    auto l1 = light{{20, 20, 20}, {500, 500, 500}};
    auto l2 = light{{-20, 20, 0}, {500, 500, 500}};
    std::vector<light> lights = {l1, l2};
    //环境光强度
    Eigen::Vector3f amb_light_intensity{10, 10, 10};
    //观察者位置
    Eigen::Vector3f eye_pos{0, 0, 10};

    float p = 150;

    Eigen::Vector3f color = payload.color;
    Eigen::Vector3f point = payload.view_pos;
    Eigen::Vector3f normal = payload.normal;

    Eigen::Vector3f result_color = {0, 0, 0};
    for (auto& light : lights)
    {
        Eigen:Vector3f ambient = amb_light_intensity.cwiseProduct(ka);
        Eigen::Vector3f light_dir = (light.position - point).normalized();
        float r2= (light.position - point).squaredNorm();
        Eigen::Vector3f diffuse = kd.cwiseProduct(light.intensity) / r2 * std::max(0.0f, normal.normalized().dot(light_dir));
        Eigen::Vector3f view_dir = (eye_pos - point).normalized();
        Eigen::Vector3f half_dir = (view_dir + light_dir).normalized();
        Eigen::Vector3f specular = ks.cwiseProduct(light.intensity) / r2 * std::pow(std::max(0.0f, normal.normalized().dot(half_dir)), p);
        result_color += ambient + diffuse + specular;
    }

    return result_color * 255.f;
}

着色频率¶

面着色
点着色
像素着色
确定顶点的法线
使用相邻面的法线来求平均
像素的法线：使用重心坐标确定
随着采样频率提升（模型面数）不同着色频率之间的差距越来越小

实时渲染管线¶

指渲染的一系列过程，图像是如何渲染出来的
输入三维空间的点
投影到二维平面上（mvp 矩阵变换）
点构成三角形
对三角形进行光栅化（采样（反走样）+深度缓冲）
对三角形进行着色（如布林冯反射模型、纹理摸映射）

纹理映射¶

定义任何一个点的属性
纹理映射：3 维->2 维
通过坐标三角形顶点颜色映射
知道了顶点的着色，还需要插值，对内部其他点进行着色（如何通过三角形的顶点得到内部参数的平滑过渡）

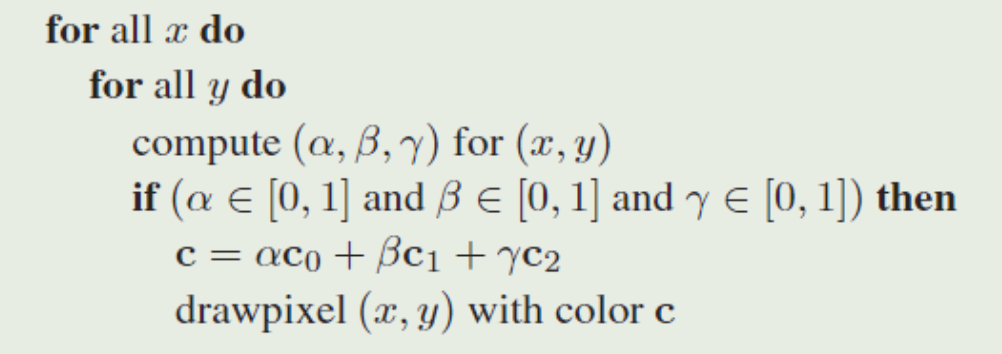

重心坐标
三角型内任一点可以使用顶点坐标的线性组合表示（参数和为 1（在三角形所在平面上）且非负（在三角形内部））
可以使用三角形面积之比计算出来
将任何一点的转化为用顶点表示
计算得到参数后可以用这几个参数做插值 \(V=\alpha V_A+\beta V_B+r V_C\)
问题：投影之后的重心坐标会发生变化，因此要先插值再投影
如果需要再投影之后进行插值，则需要进行透视矫正插值
计算质心坐标
- \(P=(1-u-v)A+uB+vC\) (对于三角形内的点 u, v, 1-u-v 均大于 0)
- \(P=A+uAB+vAC\to uAB+vAC+PA=0\)
- 本质上就是求解这个方程组（之后得到 uv 判断是否大于零，进而判断是否在三角形内部）对于三维点也是一样的，因为两个方程就能解出两个量了
- 求解方程就是找一条直线与 (ABx, ACx, PAx) and (ABy, ACy, PAy) 垂直，这可以通过一次叉积解决
透视矫正
- 因为线性插值假设了所有点在同一平面上，但实际上，由于透视效果，远处的物体应该在视觉上显得更小，这导致了深度（z 值）和其它依赖于深度的属性不能简单地线性插值。（比如深度变化的的位置的颜色变化在投影之后被压密了）
- 透视变换和透视除法确保了三维场景在二维屏幕上的正确投影，但是在处理纹理映射和顶点属性插值时，直接应用线性插值会因为透视效果的非线性特征而导致失真。
- TODO¶

void rst::rasterizer::rasterize_triangle(const Triangle& t, const std::array<Eigen::Vector3f, 3>& view_pos)
{
    auto v = t.toVector4();
    float aabb_min_x = std::min(v[0].x(), std::min(v[1].x(), v[2].x()));
    float aabb_min_y = std::min(v[0].y(), std::min(v[1].y(), v[2].y()));
    float aabb_max_x = std::max(v[0].x(), std::max(v[1].x(), v[2].x()));
    float aabb_max_y = std::max(v[0].y(), std::max(v[1].y(), v[2].y()));
    for(int i=aabb_min_x; i<=aabb_max_x; i++){
        for(int j=aabb_min_y; j<=aabb_max_y; j++){
            if(!insideTriangle(i, j, t.v))
                continue;
            auto[alpha, beta, gamma] = computeBarycentric2D(i, j, t.v);
            float Z = 1.0/(alpha / v[0].w() + beta / v[1].w() + gamma / v[2].w());
            float zp = alpha * v[0].z() / v[0].w() + beta * v[1].z() / v[1].w() + gamma * v[2].z() / v[2].w();
            zp *= Z;
            int index = get_index(i, j);
            if(zp < depth_buf[index]){
                depth_buf[index] = zp;
                auto interpolated_color = interpolate(alpha, beta, gamma, t.color[0], t.color[1], t.color[2], 1.0);
                auto interpolated_normal = interpolate(alpha, beta, gamma, t.normal[0], t.normal[1], t.normal[2], 1.0);
                auto interpolated_texcoords = interpolate(alpha, beta, gamma, t.tex_coords[0], t.tex_coords[1], t.tex_coords[2], 1.0);
                auto interpolated_shadingcoords = interpolate(alpha, beta, gamma, view_pos[0], view_pos[1], view_pos[2], 1.0);
                fragment_shader_payload payload(interpolated_color, interpolated_normal.normalized(), interpolated_texcoords, texture ? &*texture : nullptr);
                payload.view_pos = interpolated_shadingcoords;
                auto pixel_color = fragment_shader(payload);
                set_pixel(Eigen::Vector2i(i, j), pixel_color);
            }
        }
    }
}
